Нечувствительный к изгибу оптоволоконный кабель
Описание продукции Нечувствительный к изгибу волоконно-оптический кабель предназначен для коммуникационных установок, где кабели должны проходить через узкие углы, узкие проходы или компактные помещения для оборудования. Он сочетает-оптимизированное по изгибу оптическое волокно с подходящей структурой кабеля, позволяющей уменьшить дополнительный сигнал...
- Внедрение продукции
Нечувствительный к изгибу оптоволоконный кабель|Кабель G.657 для компактной прокладки оптоволокна
Нечувствительный к изгибу оптоволоконный кабель
Одномодовый кабель G.657-для FTTH, внутренних сетей и установок в ограниченном пространстве-
Обзор продукта
Волоконно-оптический кабель, нечувствительный к изгибу, разработан для кабельных прокладок, в которых пространство для прокладки, размеры корпуса или схема прокладки оптоволокна- предъявляют повышенные требования к гибкости кабеля. Вместо того, чтобы сосредоточиться только на оптическом волокне, готовый кабель сочетает в себе подходящее-нечувствительное к изгибу волокно с необходимым буфером, армированием и конструкцией оболочки для предполагаемой установки.
China Super Tech Co., Ltd. поставляет конфигурируемые оптоволоконные кабельные решения на основеОдномодовое волокно серии G.657-. Марка волокна, количество волокон, структура кабеля, силовой элемент, материал оболочки, длина поставки и другие детали конструкции могут быть рассмотрены в соответствии с проектом сети клиента. Кабель можно использовать для FTTH, внутренних сетей доступа, распределительного оборудования и других приложений, где важна контролируемая маршрутизация оптоволокна.
Особенности продукта
1. Кабель-Контроль изгиба уровня
Поведение готового кабеля при изгибе учитывается вместе с выбором волокна и конструкцией кабеля, что помогает снизить непредвиденные оптические потери во время прокладки в пределах заданных проектных ограничений.
2. Настраиваемое количество волокон
Конфигурации с одним-и несколькими-волокнами могут быть организованы для различных конструкций кабелей: от простых соединений между точками-между-точками до приложений с более высокой-плотностью доступа.
3. Несколько вариантов курток
LSZH, ПВХ и другие материалы оболочки могут быть выбраны в соответствии с условиями установки, конструкцией кабеля и спецификациями проекта заказчика.
4. Варианты армирования
Стеклопластик, арамидная пряжа и другие элементы прочности-можно оценить, когда кабелю требуется определенный баланс гибкости и механической защиты.
5. Совместимость с конструкциями G.657.
Варианты G.657.A1 и G.657.A2 можно выбрать в соответствии с требуемым радиусом изгиба. Это позволяет конфигурации кабеля соответствовать фактическим требованиям к прокладке вместо использования одной спецификации для каждой установки.
6. Конфигурация-специфическая для проекта
Диаметр, структура, длина, упаковка и выбранные оптические характеристики кабеля могут быть согласованы с требованиями OEM, замены и повторного-заказа.
Как правильно выбрать кабель G.657
Класс волокна должен определяться требованиями к установке. Меньший указанный радиус изгиба полезен только тогда, когда этого действительно требует трасса кабеля.
| Требование | G.657.A1 | G.657.A2 |
|---|---|---|
| Минимальный расчетный радиус | 10 мм | 7,5 мм |
| Типичное позиционирование | Конструкция кабелей общего доступа и FTTH | Больше места-ограниченная маршрутизация |
| Подходящая установка | Коробки, внутренние проходы и стандартные пути доступа | Компактные корпуса и более высокая-плотность маршрутизации |
| Принцип отбора | Используйте, когда достаточно радиуса 10 мм. | Учитывайте, когда конструкция требует меньшего радиуса. |
G.657.A1 и G.657.A2 не являются взаимозаменяемыми просто по внешнему виду. Соответствующий выбор должен основываться на установочном чертеже заказчика, минимальном радиусе прокладки, структуре кабеля и требуемых оптических характеристиках.
Приложения
-
- Кабели для передачи и доступа FTTH- Подходит для маршрутов доступа, проходящих через клеммные коробки, настенные розетки, оборудование в помещениях клиентов и другие места, где пространство для прокладки кабелей ограничено.
- Внутренние сети связи- Используется для построения-оптических соединений на уровне здания, где кабели должны проходить по организованным маршрутам вокруг шкафов, панелей и оборудования.
- Волоконно-распределительное оборудование- Применимо к распределительным коробкам, оконечным устройствам, зонам коммутации и другим корпусам с ограниченным пространством для внутренней разводки.
- Управление оптоволокном-высокой плотности- Помогает проектировщикам кабелей удовлетворить требования к маршрутизации, когда несколько волокон или соединений необходимо разместить на ограниченной площади.
- Компактное оптическое оборудование- Можно настроить для коротких прокладок кабелей вокруг оборудования, где диаметр кабеля, его гибкость и минимальный радиус прокладки необходимо учитывать вместе.
- OEM-волоконные кабели в сборе- Подходит в качестве настраиваемой кабельной платформы для клиентов с установленными чертежами кабелей, количеством волокон, характеристиками оболочки или постоянными требованиями к закупкам.
Кабельное строительство
Готовый кабель определяется более чем выбранным волокном. Следующие элементы могут быть сопоставлены с предполагаемым применением:
| Компонент | Конфигурация | Цель |
|---|---|---|
| Оптическое волокно | G.657.A1/G.657.A2/Другое указанное волокно | Обеспечивает требуемую одномодовую оптическую передачу-и характеристики изгиба. |
| Структура буфера/покрытия | По конструкции кабеля | Защищает волокно и поддерживает выбранную геометрию кабеля. |
| Член Силы | FRP/Арамидная пряжа/Другие варианты | Обеспечивает механическое усиление в соответствии с требованиями установки. |
| Внешняя куртка | ЛСЖ/ПВХ/Другие материалы | Обеспечивает защиту окружающей среды и удобство обращения. |
| Конфигурация кабеля | Симплексное/дуплексное/многоволоконное-волокно | Соответствует требуемому количеству волокон и формату установки. |
Технические характеристики
| Элемент | Спецификация |
|---|---|
| Тип продукта | -Нечувствительный к изгибу одномодовый- оптоволоконный кабель |
| Тип волокна | G.657.A1/G.657.A2/Другие варианты G.657 |
| Количество волокон | 1–24 волокна, в зависимости от конструкции кабеля |
| Рабочая длина волны | 1310/1550 нм; другие требования могут быть оценены |
| Структура кабеля | Симплексное/дуплексное/многоволоконное-волокно |
| Член Силы | FRP/Арамидная пряжа/Другие варианты |
| Внешняя куртка | ЛСЖ/ПВХ/Другие материалы |
| Диаметр кабеля | Определяется выбранной структурой кабеля |
| Минимальный расчетный радиус | Определяется сортом волокна и полной конструкцией кабеля. |
| Длина кабеля | Стандартный или индивидуальный |
| Установка | FTTH / Внутренняя / Канальная / Сеть доступа |
| Упаковка | Катушка/барабан/упаковка, указанная-клиентом |
| Параметр | Спецификация |
|---|---|
| Затухание | В соответствии с выбранной спецификацией волокна |
| Диаметр поля режима | В соответствии с выбранной спецификацией волокна |
| Хроматическая дисперсия | В соответствии с выбранной спецификацией волокна |
| ПМД | В соответствии с выбранной спецификацией волокна |
| Макро-Производительность при изгибе | В соответствии с выбранным классом G.657 и условиями испытаний. |
| Предел прочности | По готовой конструкции кабеля |
| Сопротивление раздавливанию | По готовой конструкции кабеля |
| Рабочая температура | В зависимости от материала оболочки и конструкции кабеля |
Стандарты и совместимость
-
МСЭ-T G.657- Применимые категории волокон G.657 можно выбрать в соответствии с требуемыми характеристиками изгиба.
МСЭ-T G.652.D- Конструкции G.657.A1/A2 могут использоваться там, где требуется совместимость с существующими одномодовыми сетевыми системами, в зависимости от выбранной спецификации волокна.
МЭК 60793-2-50- Классификация применимого оптического волокна может быть указана в соответствии с выбранным типом волокна.
Спецификация кабеля клиента- Существующие чертежи, технические описания или утвержденные образцы можно использовать в качестве эталонов для индивидуальных заказов.
Услуги по настройке
1. Выбор класса волокна
G.657.A1, G.657.A2 и другие применимые варианты оптоволокна можно оценить в соответствии с минимальным радиусом маршрутизации и конструкцией сети.
2. Количество волокон и структура кабеля
Количество волокон и конфигурация кабелей могут быть подобраны в зависимости от оборудования заказчика, способа установки и требуемого формата подключения.
3. Оболочка и усиление
LSZH, ПВХ, FRP, арамидная пряжа и другие подходящие варианты конструкции могут быть рассмотрены, если проект имеет особые экологические или механические требования.
4. Соответствие размеров
Диаметр кабеля, конструкционные размеры, длина поставки и упаковка могут быть согласованы с существующей производственной линией или системой организации-кабелей.
5. OEM и повторные заказы
Чертежи, спецификации и утвержденные образцы клиентов можно использовать в качестве справочных материалов для повторного производства, помогая поддерживать единообразие последующих партий.
Информация, необходимая для предложения
Для более быстрого проведения технической проверки предоставьте следующую информацию, если она доступна:
| Требование | Пример |
|---|---|
| Класс волокна | G.657.A1 / G.657.A2 |
| Количество волокон | 1F / 2F / 4F / 12F |
| Приложение | FTTH/внутренняя/распределительная коробка |
| Требуемый радиус изгиба | Конкретная ценность проекта- |
| Материал куртки | ЛСЖ/ПВХ |
| Структура кабеля | Симплексное/дуплексное/многоволоконное-волокно |
| Длина | Требуемая длина на катушку |
| Количество | Образец/Проект/Годовая потребность |
Если у вас уже есть чертеж кабеля, спецификация или существующий образец, рекомендуется отправить его вместе с запросом. Это позволяет оценивать кабель как целостную конструкцию, а не только по классу его волокна.
Упаковка и доставка
- Форма продукта- Готовый оптоволоконный кабель поставляется в соответствии с согласованной конструкцией кабеля и форматом поставки.

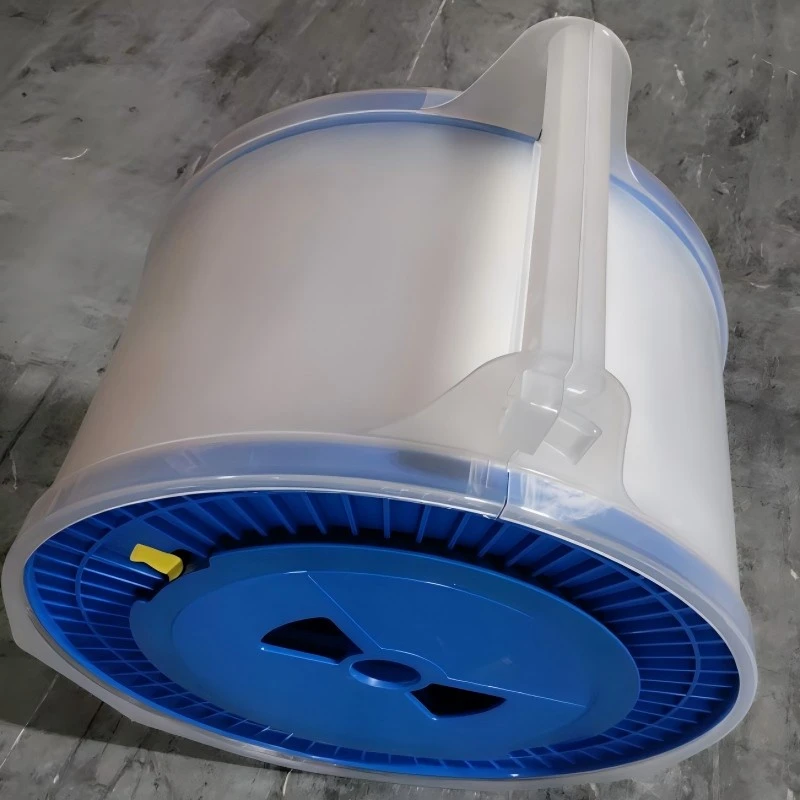

- Упаковка- Катушка, барабан, маркировка и защитная упаковка могут быть подобраны в соответствии с длиной кабеля и требованиями к транспортировке.
- Образцы заказов- Пример конфигурации можно обсудить перед более масштабным производством, где требуется техническая проверка.
- Документация по качеству- Применимые проверки и техническая документация могут быть обсуждены в соответствии с выбранной спецификацией и требованиями заказа.
Часто задаваемые вопросы
Волокно, -нечувствительное к изгибу, представляет собой само оптическое волокно, тогда как оптоволоконный кабель представляет собой готовую конструкцию, которая также включает в себя волокно, буферную или позиционирующую конструкцию, силовой элемент и внешнюю оболочку. Поэтому характеристики кабеля зависят от всей конструкции.
Выбор должен соответствовать минимальному радиусу изгиба, необходимому для установки. В G.657.A1 используется минимальный расчетный радиус 10 мм, а в G.657.A2 — минимальный расчетный радиус 7,5 мм. Если для установки не требуется меньший радиус, может быть достаточно А1.
Да. Количество волокон, конфигурация кабеля, армирование, материал оболочки, длина поставки и упаковка могут быть проверены в соответствии со спецификацией проекта.
Да. Технический чертеж, спецификация или утвержденный образец можно использовать в качестве справочного материала для оценки индивидуальной конструкции кабеля.
LSZH — доступный вариант оболочки для соответствующих конструкций кабеля. Окончательный материал и конструкция должны быть подтверждены в соответствии с предполагаемой средой установки.
Марка волокна, количество волокон, применение, требуемый радиус изгиба, структура кабеля, материал оболочки, длина кабеля и расчетное количество являются наиболее полезными отправными точками.
Наличие образцов можно оценить в соответствии с требуемой конструкцией кабеля и спецификациями проекта перед оптовой закупкой.
Соответствующая техническая и инспекционная документация может обсуждаться в зависимости от выбранного сорта волокна и готовой конструкции кабеля. Конкретные требования к испытаниям должны быть подтверждены перед производством.
Запросить цену на оптоволоконный кабель
У вас уже есть спецификация кабеля?
Отправьте свой сорт волокна, количество волокон, требуемый радиус изгиба, структуру кабеля, оболочку, длину и количество. Если у вас есть чертеж или существующий образец, приложите его к запросу для более точного технического анализа.
Свяжитесь с China Super Tech для получения обзора характеристик кабеля →
